PCBA電路板組裝工序流程十分復雜，基本要經歷近50道工序，從電路板制程、元器件采購與檢驗、SMT貼片組裝、DIP插件、PCBA測試、程序燒制、包裝等重要過程。其中，電路板加工制程擁有20~30道工序，程序極為復雜。PCBA電路板組裝是指將PCB裸板進行元器件的貼裝、插件并實現焊接的工藝過程。PCBA組裝的生產過程需要經過一道道的工序才能生產完成，接下來領智電路小編就為大家介紹一下PCBA組裝加工的各個工序。PCBA電路板加工工序可分為幾個大的工序， SMT貼片加工→DIP插件加工→PCBA測試→成品組裝。
SMT貼片加工的工序為：錫膏攪拌→錫膏印刷→SPI→貼裝→回流焊接→AOI→返修
1. 錫膏攪拌
將錫膏從冰箱拿出來解凍之后，使用手工或者機器進行攪拌，以適合印刷及焊接。
2. 錫膏印刷
將錫膏放置在鋼網上，通過刮刀將錫膏漏印到PCB焊盤上。
3. SPI
SPI即錫膏厚度檢測儀，可以檢測出錫膏印刷的情況，起到控制錫膏印刷效果的目的。

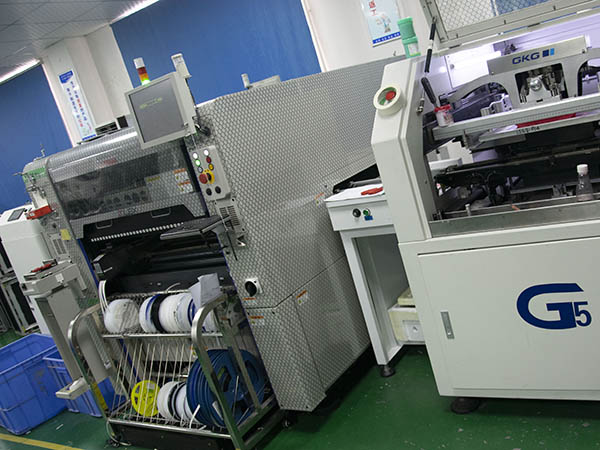

4. 貼裝
貼片元器件放置于飛達上，貼片機頭通過識別將飛達上的元器件準確的貼裝再PCB焊盤上。
5. 回流焊接
將貼裝好的PCB板過回流焊，經過里面的高溫作用，使膏狀的錫膏受熱變成液體，最后冷卻凝固完成焊接。
6. AOI
AOI即自動光學檢測，通過掃描可對PCB板的焊接效果進行檢測，可檢測出板子的不良。
7. 返修
將AOI或者人工檢測出來的不良進行返修。
DIP插件加工環節
DIP插件加工的工序為：插件→波峰焊接→剪腳→后焊加工→洗板→品檢
1. 插件
將插件物料進行引腳的加工，插裝在PCB電路板上。
2. 波峰焊接
將插裝好的板子過波峰焊接，此過程會有液體錫噴射到PCB板子上，最后冷卻完成焊接。
3. 剪腳
焊接好的板子的引腳過長需要進行剪腳。
4. 后焊加工
使用電烙鐵對元器件進行手工焊接。
5. 洗板
進行波峰焊接之后，板子都會比較臟，需使用洗板水和洗板槽進行清洗，或者采用機器進行清洗。
6. 品檢
對PCB板進行檢查，不合格的產品需要進行返修，合格的產品才能進入下一道工序。
PCBA測試
PCBA測試可分為ICT測試、FCT測試、老化測試、振動測試等，PCBA測試是一項大的測試，根據不同的產品，不同的客戶要求，所采用的測試手段是不同的。ICT測試是對元器件焊接情況、線路的通斷情況進行檢測，而FCT測試則是對PCBA電路板的輸入、輸出參數進行檢測，查看是否符合要求。
成品組裝
將測試OK的PCBA板子進行外殼的組裝，然后進行測試，最后就可以出貨了。PCBA電路板加工生產是一環扣著一環，任何一個環節出現了問題都會對整體的質量造成非常大的影響，需要對每一個工序進行嚴格的控制。
