阻抗電路板加工應怎樣控制品質問題?

發布日期:2021-08-28 10:38瀏覽次數:
什么是阻抗電路板?阻抗電路板指的是需要進行阻抗控制的電路板,阻抗控制是當導線中傳導的是交流電時,遇到的阻力稱之為阻抗。阻抗分為特性阻抗又稱單線阻抗,在電路板導線中流動的是脈沖信號或方波信號,單線阻抗顧名思義,控制元件之間單根導線的阻抗,阻抗值通常在40ohm-60ohm,以50ohm最常見;差分阻抗又稱差動阻抗,在同一層相鄰兩根信號線之間的阻力干擾,阻抗值通常在80ohm-120ohm,90ohm和100ohm最為常見;共面阻抗是信號傳輸與相鄰的地銅之間有相應的影響,阻抗值以50ohm最常見。那么,阻抗電路板加工需要注意的問題有哪些呢?阻抗電路板加工應怎樣控制品質問題呢?

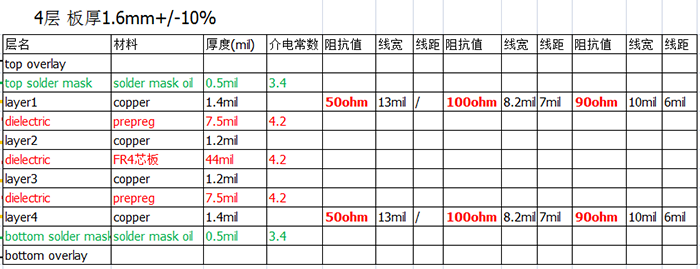

4層阻抗電路板結構
為了更好的控制阻抗電路板的阻抗,首先要了解電路板的構成,以4層板為例。4層板是由內層芯板、半固化片和外層銅箔相互粘結而成。芯板即雙面覆銅板材,是構成電路板的基礎材料,而半固化片(PP)是由玻璃纖維布和樹脂浸潤而成,樹脂在高溫狀態下融化后起到粘合的作用。先在芯板上做出兩層線路,芯板兩面分別疊加PP,PP外面疊上銅箔,經過高溫壓合后,PP內的樹脂融化將芯板和外層銅箔粘在一起即成為4層基板,繼續在外層銅箔上加工出兩面線路,再通過VIA連接導通內外層,4層線路至此完成。通常4層板內層銅箔的厚度為1oz(約35um),外層一般有1oz和2oz兩種。內層銅箔即為芯板兩面的包銅,其最終厚度與原始厚度相差很小,但由于蝕刻的原因,一般會減少2-5um。4層板的最外層是阻焊層,就是我們常說的“綠油”。線路表面阻焊層的厚度一般在10-20um,無銅箔的基材區一般比線路上厚一些。當制作某一特定厚度的4層板時,先考慮材料參數,然后綜合考慮選擇合適的芯板、PP、銅箔厚度,使其同時滿足板厚和性能要求,上圖為我司常用4層阻抗電路板壓合疊構。
阻抗電路板計算
其次我們需要了解阻抗控制與電路板的關系,知道關系才能在加工阻抗電路板的時候更好控制阻抗電路板品質。線寬、線距、介質層厚度、銅厚、介電常數、阻焊油厚度幾項指標直接影響阻抗結果,其中線寬、線距、介質層厚度3項起決定性作用,其它幾項指標影響較小。線寬和阻抗值成反比關系,線寬越大阻抗值越?。痪€距和阻抗值成正比關系,線距越大阻抗值越大;介質層厚度和阻抗值成正比關系,介質層越厚阻抗值越大。銅厚和阻抗值成反比關系,銅厚越厚阻抗值越小,特別注意銅厚直接影響阻抗值,同時間接影響線寬。同文件情況下,銅厚越厚,實際做出的線路越細,線細又造成阻抗值偏大,在阻抗控制中,銅厚是相對特殊的一個指標,常規的銅厚做出的板阻抗偏差相對可控。介電常數和阻抗值成反比關系,介電常數越大,阻抗值越小。介電常數根據不同材料類型、不同厚度會有變化,模擬計算阻抗時需考慮介電常數變化對阻抗值的影響。阻焊油的厚度基本是恒定的,且阻焊油厚度對控制阻抗結果影響微乎其微,可以不用考慮阻焊厚度的變化,模擬計算時輸入固定值即可。

最后在加工阻抗電路板的時候,進行生產過程控制。PP壓合后厚度按計算厚度+/-0.5mil控制,壓合過程密切關注,壓合后首批板做介質層厚度檢測,分別測量每塊板4角位置和板中心位置厚度,確保每個位置厚度都在要求范圍內。內層線路蝕刻一次,棕化一次,銅厚范圍28-35um,外層電鍍銅厚要求均勻,銅厚范圍35-45um。線寬線距內部控制+/-0.5mil,首板確認OK后再做剩余的板,批量板每生產25PNL檢測一次線寬。各工序檢測超標的板做記號,通過后工序微調介質層厚、銅厚、線寬線距達到阻抗要求。外層線路蝕刻后測量一次阻抗值,內層按成品值測量,外層按用軟件計算出的無阻焊時阻抗值測量,測量超標的板做記號,通過阻焊工序微調油墨厚度達到阻抗控制要求。印完阻焊后測量阻抗值,達標的板繼續向下工序流動,超標的板做報廢處理。
