動?xùn)烹娐钒宓臄?shù)顯卡尺包括尺身、尺框、顯示部件和定柵，與現有技術不同的是包括由動?xùn)烹娐饭δ馨搴蛣訓艂鞲衅靼褰M成的新型動?xùn)烹娐钒?，動?xùn)烹娐钒褰Y(jié)構簡單，安裝方便，避免了機加工的環節，提高了電路板的整體剛性和產品的精度及合格率。容柵作為測量基準，已在卡尺測量中運用并充分顯示其優越性。容柵式測量系統具有重復性好精度高，抗干擾能力強，對環境要求不苛刻，實現數字化等優點。而且相對光柵測量系統而言，具有體積小，安裝調試方便的優越性，因此廣泛應用于國內外相關測量領域。領智電路是一家專業提供容柵動?xùn)臥CB制作，容柵動?xùn)?strong>PCB加工，容柵動?xùn)臥CB打樣，容柵動?xùn)烹娐钒錝MT貼片加工等相關服務的生產廠家。

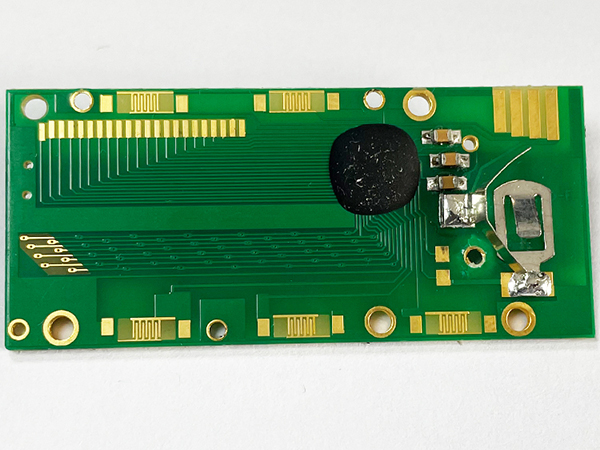

容柵動?xùn)臥CBA電路板產品參數
名稱：容柵位移傳感器
用途：直線位移測量
分辨率：0.01mm
產品精度：±0.02mm
位移長度：由配套定柵（反射柵）決定
電源：3V
電壓：18-20μA
外形尺寸：長30mm（位移方向），寬20mm，PCB板厚1.2mm，連同元件厚度＜2.5mm
容柵動?xùn)臥CBA電路板產品特點
1. 產品供電電源3-3.3V，不得超過3.6V；電源輸入需加濾波電容；
2. 外部清零可通過第2線與負極短接500MS實現；
3. 產品負極接地（金屬），否則會出現數據不穩現象；
4. 產品與反射柵之間的間隙控制在0.2mm以內為宜，反射柵可根據需要延長；
5. 產品測量范圍－999.99 ~ 999.99mm，分辨率為0.01mm；
6. 芯片數據主動發射，不被動接收；
7. 串行數據輸出為開漏輸出，前20位是數據，后4位是標志位。
